İBO BULON

İBO BULON

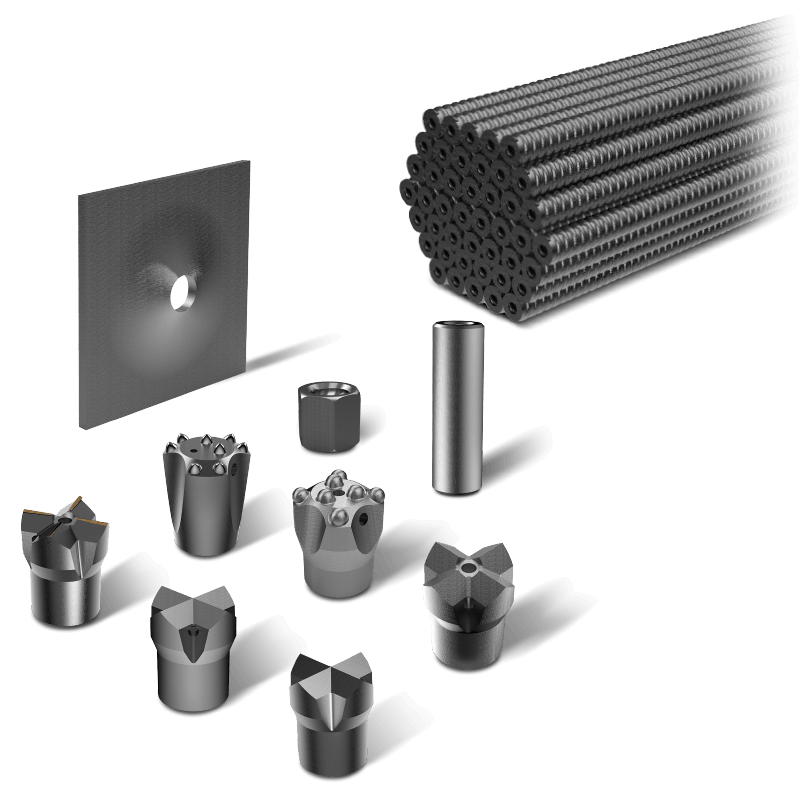

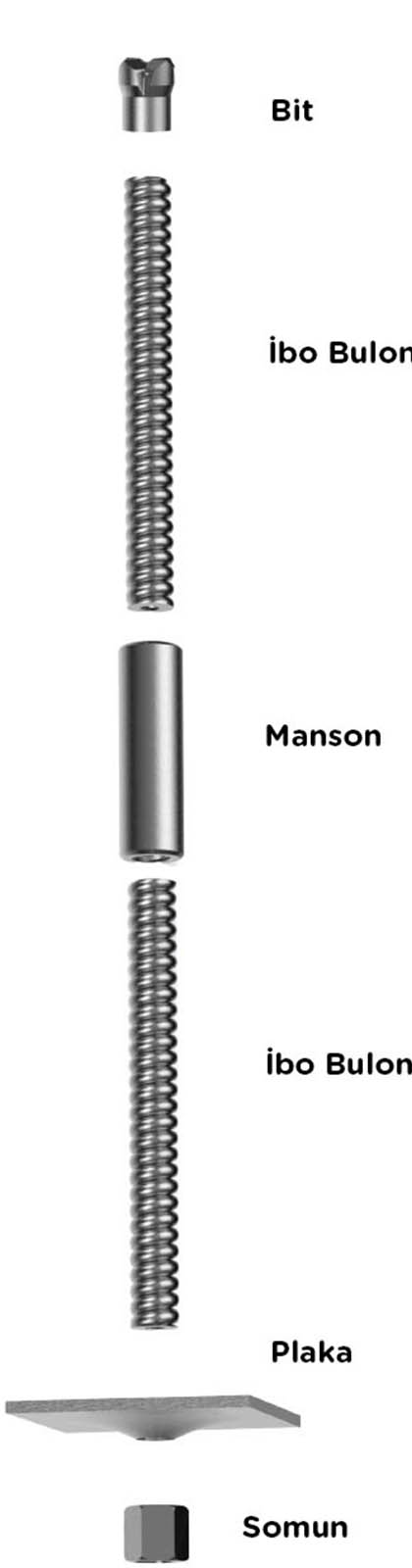

İBO BULON (Kendinden Delen İbo Bulon) aynı zamanda kendinden delen bulon sistemi içi boş, dış kısmı yivli bulon ile delme işlemini yapan bit’ ten oluşur. Ankraj ve enjeksiyon işlemi tek operasyonla yapılır. İçi boş bulon delme işlemi sırasında hava ve suyun serbestçe geçerek kırıntıların atılmasını ve delme işlemi tamamlanınca da enjeksiyonun hemen yapılmasını sağlar. Enjeksiyon şerbeti bulon içi ile, kayaç ile bulon arasındaki boşluğu tamamen doldurur. Taşıma plakası ve ankraj kafası gereken gerilmeyi sağlarken, kaplinler de bulon’ları birbirine bağlayarak gereken boyu sağlar





KULLANIM ALANLARI

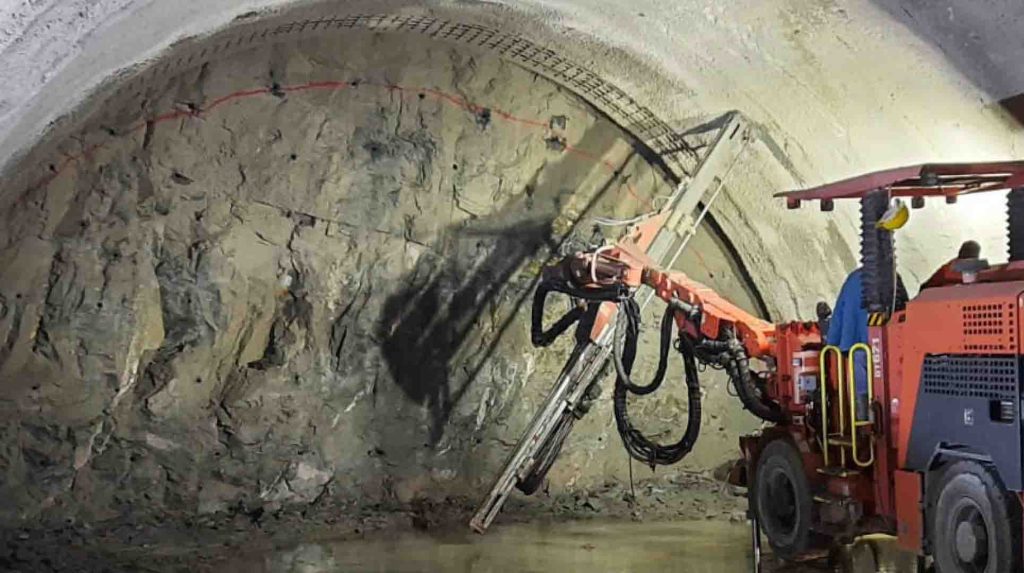

• İbo bulon tünellerde zayıf zeminlerin güçlendirilmesi, tünel aynası güçlendirilmesi, tünel ayak kazıkları, tünel giriş kısmının güçlendirilmesi gibi pek çok alanda kullanılabilir.
• Bunların yanı sıra tünel portalları, hendekleri, kesme ve kapak alanları, kazı yollarının, barajların ve yamaçların güçlendirilmesi içinde kullanılan ibo bulon istinat duvarlarının ve gürültü bariyerlerinin güçlendirilmesini de sağlar.
• İbo bulonu, temel kazıkları ve destekleme kazıkları olarak kullanılmasının yanında, çığ önleme bariyerleri olarak da kullanılması sayesinde işimizi son derece kolaylaştırır.

ÖZELLİKLER

• Tek operasyonla; delme, ankraj ve enjeksiyon işlemi.
• Aynı ankraj yerleştirme veya muhafaza ve tijleri geri alma işlemini gerektirmez.
• Tüm kayaç şartlarında aynı metot kullanılır.
 • Değişik kayaç tiplerine uygun bit seçimi.
• Bulon içi boşluğu delme işlemi sırasında hava ve suyun geçişine ve germe çubuğunun enjeksiyonuna yarar. • Kaplin kullanarak boyda esneklik.
• Limitli tavan yüksekliklerinde ve muhafazasız çalışmadan dolayı küçük sondaj makineleri ile uygulama kabiliyeti.
• İstek üzerine artırılmış pas koruma



KENDİNDEN DELEN BULON BİTLERİ

Delme işlemini gerçekleştiren ve kalıcı hale getiren ekipmandır. Uçların çeşitli ve benzersiz yapıları, farklı kaya türleri için seçilmiştir. Balistik butonlar, farklı kaya sertlikleri için optimize edilecek şekilde seçilmiştir.

* Taleplerinize göre ısıl işlem yapabiliriz.


  EX BUTTON EXX ESF ESSF
Dış Çap (mm) 51-76-99
Ağırlık (Kg) 0.35 0,45 0.4 0.42 0.47
Sertlik(HRC) 50-55
Çelik Tipi EN10083-1
Üretim Malzemesi Yüksek karbonlu tavlanmış çelik.
Elmas Tipi Çelik  Tungsten-Karbür
Diş Tipi ISO 10208 R25/R32/R38/R51





KENDİNDEN DELEN BULON


  R25N R32L R32N R32S R38N R51N
Dış Çap (mm) 25 32 32 32 38 51
İç Çap (mm) 14 21 18,50 15 19 33
Kesit Alanı (mm²) 290 356 396 488 717 936
Kırılma Yükü (kN) 200 260 280 360 500 800
Çökme Yükü (kN) 150 200 230 280 400 630
Çeki (Kg/m) 2,30 2,8 3,4 4,1 6 8,4
Çelik Kalitesi EN10083-1
Uzunluk (m) 1,2,3,4 veya 6 metre
Kullanım Alanı Tüneller, Barajlar, Karayolları vb.
Malzeme Kaynaksız, soğuk işlem görmüş çelik borudan üretilmiştir.
İkincil Elemanlar Bit, Manşon, Somun, Plaka
Kalite Standardı TSE 150 10208 / NİSAN 1999

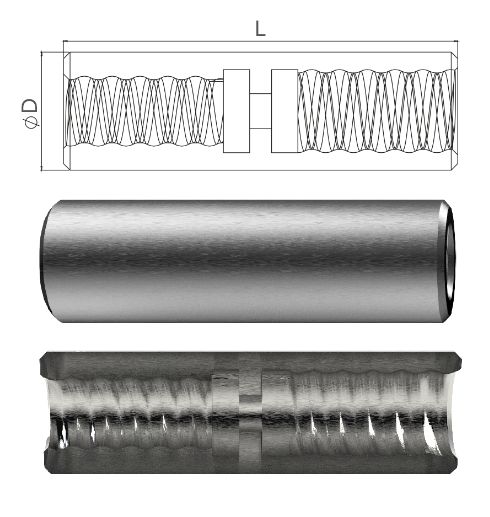

MANŞON

İki bulonu birbirine tutturmak için kullanılan elemandır.

Talep Oluştur
MANŞON R25 R32L R32N/20 R32S R38N R51N
Dış Çap (mm) 36.5 42 42 42 51 63
Uzunluk (mm) 150 145 160 190 220 160
Birim Ağırlık (Kg) 0.67 0.72 0.8 0.96 1,76 1,9
Kullanım Amacı Kendinden Delen Bulonlar için Adaptör
Malzeme 1010/1050/4140/4340

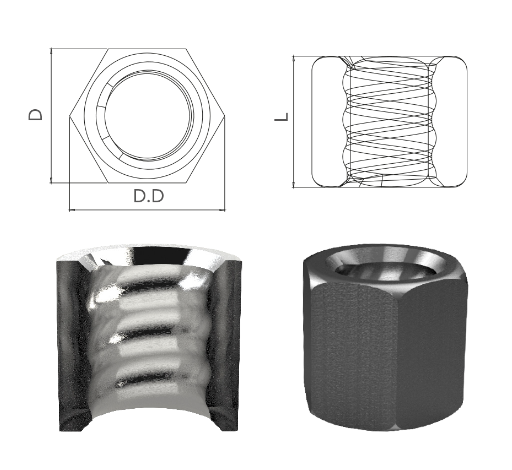

SOMUN

Somun, plaka ile birlikte kullanılan bir bağlantı ekipmanıdır.

Talep Oluştur
SOMUN R25 R32L R32N/20 R32S R38N R51N
Çap (mm) 41 46 50 75
Uzunluk (mm) 41 45 45 65 50 70
Ağırlık (Kg) 0.28 0.35 0.35 0.53 0.48 1,6
Kullanım Amacı Kendinden Delen Bulonlar için plaka sabitleyici
Malzeme 1010/1050/4140/4340

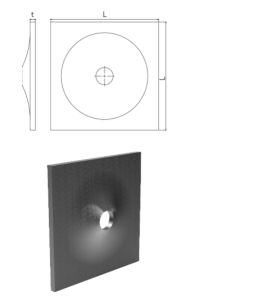

ÇELİK PLAKA

Levhalar, 10 cm ila 20 cm genişliğinde, genellikle yaklaşık 1-2 cm kalınlığında, sıcak haddelenmiş çelik parçalardır

Talep Oluştur
Boyutlar (mm) 100 x 100 150 x 150 200 x 200 250 x 250
Kalınlık (mm) 5-12 8-20 10-20 12-25
Çelik Çapı (mm) 27-52,5
Ağrlık (Kg) 0,66-1,58 1,4-3,6 3,2-6,4 9,9-20.6
Malzeme Çelik Sac
Kullanım Amacı Yüzey hareketini engelleme
